Jak działa wyłącznik próżniowy?

.wyłącznik próżniowyjest niezbędnym rozdzielnicą w systemie zasilania. Składa się głównie z trzech części: ramy, komory gaśniczej (tj. Bańki próżniowej) i mechanizmu pracy. Wśród nich obwód przewodzący jest podstawową częścią wyłącznika, który starannie składa się z prętów przewodzących wlot i wylot, podpory izolacyjne, zaciski przewodzące, miękkie połączenia i komory gaśnicze łuku próżniowego.

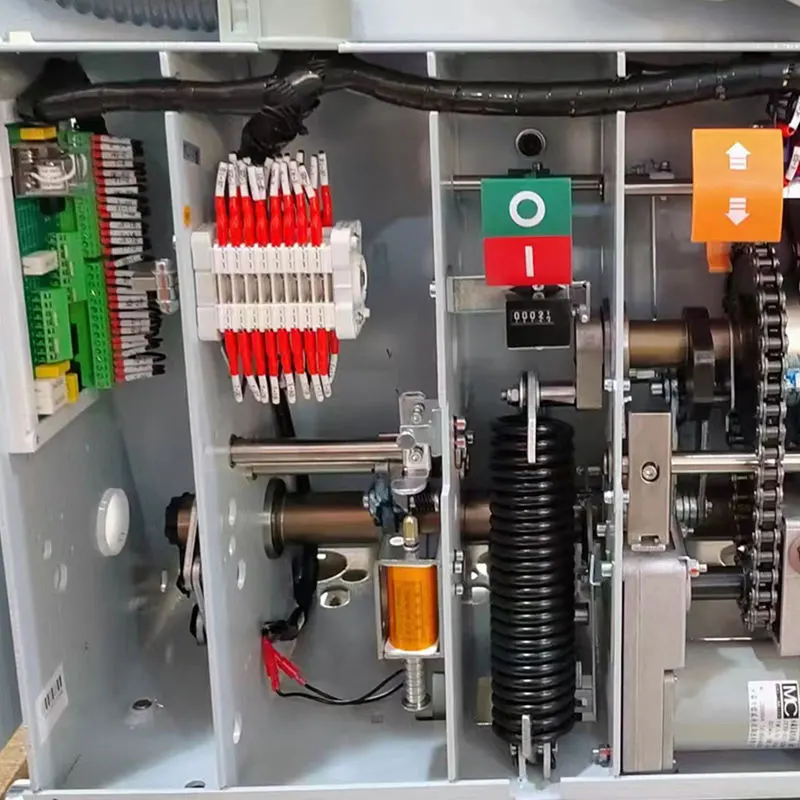

Mechanizm operacyjny jest odpowiedzialny za wykonywanie operacji zamykania i otwierania wyłącznika, w tym sprężyn zamykających, systemów magazynowania energii, wydawnictw nadprądowych, cewek otwierających i zamykania oraz innych komponentów. Podczas pracy mechanizm osiąga precyzyjną kontrolę prądu poprzez elektryczne magazynowanie energii, otwieranie i zamykanie elektryczne oraz funkcje ręczne.

Gdy prąd osiąga z góry określoną wartość,wyłącznik próżniowyużyje bieżących charakterystyk zerowych krzyżowania w środowisku wysokiej próżni, aby gasić łuk poprzez szybką dyfuzję osocza, skutecznie odcinając prąd. Pośrodku obejmuje wiele kroków, takich jak magazynowanie energii i zamykanie. Dzięki serii precyzyjnych działań mechanicznych zapewniana jest stabilność i niezawodność wyłącznika.

Operacja otwierająca polega na tym, że gdy wyłącznik jest w stanie zamkniętym, sygnał otwierający jest odbierany, a otwierający elektromagnet zacznie działać, powodując przyciągnięcie żelaznego rdzenia. Ta akcja spowoduje, że górna pręt w zwolnieniu otwierającym się porusza w górę, co z kolei powoduje obrócenie wału podróży. Seria reakcji łańcuchowych napędza górną pręt w górę i naciśnij zgiętą płytkę, powodując, że napędza pół wałka, aby zacząć obracać się w kierunku przeciwnym do ruchu wskazówek zegara. Gdy pół wałka i ramię wahacza są odblokowane, wiosna otwierająca natychmiast się udaje, pchającwyłącznik obwoduAby ukończyć akcję otwierającą.
