W jaki sposób stosuje się wyłącznik przerywający obciążenie w sieciach dystrybucyjnych średniego napięcia?

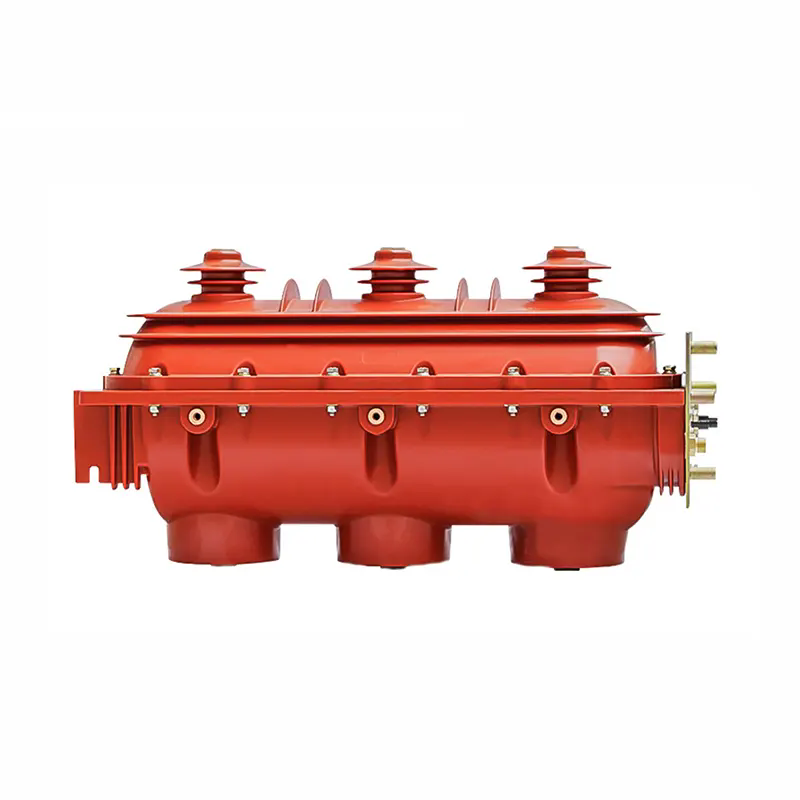

A Przełącznik przerywający obciążenie(LIS) to krytyczne urządzenie przełączające stosowane w systemach dystrybucji energii średniego napięcia w celu bezpiecznego włączania lub wyłączania prądów obciążenia w normalnych warunkach pracy. Jest powszechnie instalowany w podstacjach, jednostkach głównych pierścieniowych, przemysłowych systemach zasilania i sieciach dystrybucyjnych, gdzie wymagana jest kontrolowana izolacja i ciągłość działania. W przeciwieństwie do prostych rozłączników, wyłącznik obciążenia został specjalnie zaprojektowany do przerywania prądu bez powodowania uszkodzenia systemu lub tworzenia niedopuszczalnego zagrożenia łukiem.

Głównym celem tego artykułu jest wyjaśnienie, w jaki sposób wyłącznik przerywacza obciążenia działa w rzeczywistych środowiskach dystrybucji energii, w jaki sposób jego parametry strukturalne i elektryczne wpływają na wydajność oraz w jaki sposób dostosowuje się do zmieniających się wymagań sieci. Badając cechy projektu, scenariusze zastosowań i względy operacyjne, treść ta zapewnia decydentom, inżynierom i specjalistom ds. zaopatrzenia jasne odniesienia techniczne dostosowane do typowych zachowań związanych z wyszukiwaniem i nawyków związanych z profesjonalnym czytaniem.

Przełączniki przerywacza obciążenia są zwykle używane do sterowania linią zasilającą, sekcjonowania, izolacji transformatora i zarządzania siecią pętlową. Często łączy się je z bezpiecznikami lub przekaźnikami zabezpieczeniowymi, aby zapewnić skoordynowaną ochronę przed awariami przy jednoczesnym zachowaniu niezawodności systemu. Ich rola staje się coraz ważniejsza w miarę rozbudowy, decentralizacji i integracji systemów elektroenergetycznych oraz odnawialnych i rozproszonych zasobów energii.

Struktura techniczna i kluczowe parametry

Z technicznego punktu widzenia wyłącznik przerywający obciążenie integruje mechaniczne elementy przełączające z technologią gaszenia łuku, systemami izolacyjnymi oraz ręcznymi lub silnikowymi mechanizmami operacyjnymi. Konstrukcja umożliwia przełącznikowi przerwanie znamionowego prądu obciążenia przy jednoczesnym zachowaniu integralności dielektrycznej przed i po operacji.

Poniżej znajduje się skonsolidowany przegląd typowych parametrów technicznych wyłącznika obciążenia średniego napięcia. Rzeczywiste wartości mogą się różnić w zależności od wymagań systemowych i standardów regionalnych, ale wymienione parametry odzwierciedlają typowe konfiguracje branżowe.

Parametry te bezpośrednio wpływają na działanie przełącznika przerywacza obciążenia podczas rutynowych operacji przełączania, izolacji konserwacyjnej i rekonfiguracji sieci. Na przykład prąd znamionowy i krótkotrwała wytrzymałość decydują o przydatności do mocno obciążonych linii zasilających, podczas gdy materiał izolacyjny wpływa na okresy międzyobsługowe i kompatybilność środowiskową.

Strukturalnie większość przełączników przerywaczy obciążenia ma widoczną izolację, zapewniającą wyraźną otwartą szczelinę dla bezpieczeństwa konserwacji. Cecha ta jest szczególnie ceniona w środowiskach użyteczności publicznej i przemysłowych, gdzie obowiązkowa jest weryfikacja działania. Ponadto systemy blokujące są powszechnie zintegrowane, aby zapobiec nieprawidłowemu działaniu, takiemu jak zamknięcie przełącznika, gdy włączone jest uziemienie.

Integracja systemu i względy operacyjne

Zastosowany w systemie dystrybucji energii, wyłącznik przerywający obciążenie służy zarówno jako urządzenie operacyjne, jak i zabezpieczające. Jego podstawową rolą nie jest przerywanie zwarć przy dużych poziomach zwarć, ale kontrolowane przełączanie pod obciążeniem i bezpieczna izolacja podczas konserwacji lub rekonfiguracji systemu.

W jednostkach głównych pierścieniowych i podstacjach dodatkowych przełączniki przerywające obciążenie umożliwiają elastyczną topologię sieci. Sekcje sieci można odizolować bez zakłócania dostaw na wejściu lub końcu, co zapewnia wyższą ciągłość usług. W obiektach przemysłowych umożliwiają kontrolowane wyłączanie określonych linii technologicznych lub transformatorów, przy jednoczesnym utrzymaniu zasilania pozostałej części systemu.

Koordynacja z urządzeniami ochronnymi jest kluczowym czynnikiem operacyjnym. W wielu konstrukcjach wyłącznik przerywający obciążenie jest połączony z bezpiecznikami ograniczającymi prąd. W przypadku awarii bezpiecznik kasuje zwarcie, natomiast wyłącznik zapewnia widoczną izolację i bezpieczne odłączenie. Taka koordynacja zmniejsza obciążenie sprzętu i upraszcza konserwację po awarii.

Czynniki środowiskowe i instalacyjne również wpływają na wydajność. Zewnętrzne przełączniki przerywaczy obciążenia muszą wytrzymywać wahania temperatury, wilgotność, zanieczyszczenia i ekspozycję na promieniowanie UV. Warianty wewnętrzne, szczególnie w rozdzielnicach w obudowach metalowych, podkreślają zwartość i bezpieczeństwo operatora. Wybór pomiędzy konstrukcjami z izolacją gazową, próżniową lub powietrzną często odzwierciedla trendy regulacyjne, analizę kosztów cyklu życia i strategię konserwacji, a nie pojedynczą zaletę techniczną.

Często zadawane pytania dotyczące przełączników przerywających obciążenie

P: Czym wyłącznik przerywacza obciążenia różni się od wyłącznika automatycznego w zastosowaniach praktycznych?
Odp.: Przełącznik przerywacza obciążenia jest przeznaczony do przerywania znamionowego prądu obciążenia i zapewnia izolację, podczas gdy wyłącznik automatyczny jest w stanie wielokrotnie przerywać wysokie prądy zwarciowe. W praktyce rozłączniki obciążenia służą do przełączania operacyjnego i sekcjonowania, podczas gdy wyłączniki automatyczne zapewniają ochronę systemu. To rozróżnienie umożliwia ekonomiczne projektowanie systemów bez uszczerbku dla bezpieczeństwa i niezawodności.

P: W jaki sposób zapewniane jest bezpieczeństwo operacyjne podczas przełączania i konserwacji?
Odp.: Bezpieczeństwo operacyjne osiąga się dzięki widocznym odstępom izolacyjnym, blokadom mechanicznym i elektrycznym, przełącznikom uziemiającym oraz zgodności z normami międzynarodowymi. Cechy te zapewniają, że wyłącznik nie będzie działał w niebezpiecznych warunkach, a personel zajmujący się konserwacją może wizualnie potwierdzić izolację przed rozpoczęciem pracy.

Kierunek branżowy, rozwój zastosowań i referencje marki

W miarę ciągłego rozwoju sieci dystrybucji energii, równolegle rośnie rola wyłączników obciążenia. Urbanizacja, automatyzacja sieci i integracja energii rozproszonej napędzają popyt na sprzęt zapewniający elastyczne działanie, kompaktową instalację i wysoką niezawodność. Przedsiębiorstwa użyteczności publicznej i użytkownicy przemysłowi coraz częściej oczekują, że urządzenia przełączające będą bezproblemowo integrować się z systemami monitorowania, platformami zdalnego sterowania i standaryzowaną rozdzielnicą modułową.

Producenci reagują, udoskonalając wytrzymałość mechaniczną, optymalizując systemy izolacyjne i dostosowując projekty do bardziej rygorystycznych oczekiwań w zakresie ochrony środowiska i bezpieczeństwa. Chociaż podstawowa zasada działania wyłącznika obciążenia pozostaje niezmienna, zakres jego zastosowania stale się poszerza w podstacjach energii odnawialnej, centrach danych, infrastrukturze transportowej i projektach inteligentnych sieci.

W tym kontekścieJEDENzapewnia rozwiązania w zakresie przerywaczy obciążenia zaprojektowane tak, aby spełniać międzynarodowe standardy i różnorodne wymagania aplikacji. Dzięki zorganizowanej inżynierii, kontrolowanym procesom produkcyjnym i konfiguracjom skoncentrowanym na aplikacji, DAYA wspiera klientów poszukujących stabilnej wydajności i długoterminowej spójności operacyjnej w systemach dystrybucyjnych średniego napięcia.

Zainteresowane strony zachęca się do konsultacji projektu, wyjaśnień technicznych lub wsparcia w wyborze produktu związanego z zastosowaniami wyłączników obciążeniaskontaktuj się z namibezpośrednio. Dostępny jest dedykowany zespół techniczny, który omawia wymagania systemowe, opcje konfiguracji i kwestie związane z wdrożeniem zgodnie z lokalnymi standardami i oczekiwaniami operacyjnymi.
