To pytanie pojawia się podczas niemal każdego spotkania poświęconego specyfikacji kabli. Krótka odpowiedź: nie ma jednej globalnej definicji. Różne organy normalizacyjne wyznaczają granicę w różnych miejscach, a ta niejednoznaczność może powodować prawdziwy ból głowy podczas realizacji projektu.

Trzy standardy, trzy różne odpowiedzi

Praktyczny konsensus: poniżej 2000 V to niskie napięcie, powyżej 35 kV to wysokie napięcie, a wszystko pomiędzy to średnie napięcie. Szara strefa mieści się w przedziale od 1 kV do 2 kV, gdzie klasyfikacja zależy całkowicie od normy obowiązującej w Twoim projekcie.

Prawdziwa odpowiedź: to zależy od tego, gdzie znajduje się Twój projekt

Dla inżynierów i zespołów zakupowych debata akademicka ma mniejsze znaczenie niż wiedza, który standard ma zastosowanie do konkretnej instalacji.

Projekty amerykańskie (rama IEEE/NEC): Kabel średniego napięciazaczyna się od 2000 V. Najczęściej spotykane wartości znamionowe kabli to 5 kV, 8 kV, 15 kV, 25 kV i 35 kV. W przypadku elektrowni jądrowych należy pamiętać, że norma IEEE 1186-2025 rozszerza obecnie pułap średniego napięcia do 46 kV.

Projekty międzynarodowe (ramy IEC): Średnie napięcie zwykle zaczyna się od 1 kV. Standardowe wartości znamionowe obejmują 3,3 kV, 6,6 kV, 11 kV, 22 kV i 33 kV. Na przykład australijska norma AS/NZS 1429.1 obejmuje kable w zakresie od 1,9/3,3 kV aż do 19/33 kV.

Projekty dotyczące energii słonecznej i odnawialnej: Napięcia systemowe zwykle mieszczą się w zakresie od 1 kV do 35 kV. Dwa najpopularniejsze poziomy to 15 kV (odpowiadające połączeniu międzysieciowemu 12,47 kV lub 13,8 kV) i 35 kV (odpowiadające 34,5 kV).

Trzy krytyczne parametry, które musisz sprawdzić

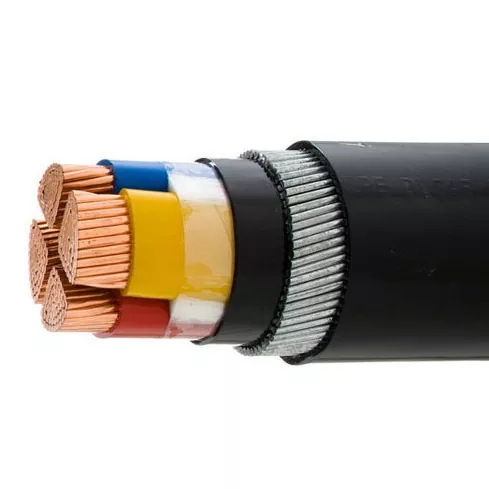

Wartości znamionowe napięcia kabli są zwykle oznaczane jako Uo/U, na przykład 6,35/11 kV. Oto znaczenie poszczególnych liczb:

Nie wystarczy spojrzeć na „klasę napięcia” kabla i założyć, że pasuje. Dopasuj Uo do napięcia międzyfazowego systemu, a U do napięcia międzyfazowego systemu. Błędne wykonanie tego zadania jest jedną z najczęstszych przyczyn przedwczesnego uszkodzenia kabla.

Ekranowany a nieekranowany: kiedy jest to obowiązkowe?

Kolejne pytanie, które następuje bezpośrednio: przy jakim napięciu potrzebuję kabla ekranowanego?

W przypadku każdego kabla pracującego powyżej 5 kV ekranowanie nie jest opcjonalne. Metalowy ekran wyrównuje naprężenia pola elektrycznego, przenosi prąd zwarciowy i chroni przed zakłóceniami elektromagnetycznymi. IEEE 1816-2024 poświęca całą normę prawidłowemu zakańczaniu i łączeniu ekranowanych kabli od 2,5 kV do 46 kV, podkreślając, że jakość wykonania zakończeń jest często ważniejsza niż sam kabel.

Przewodnik szybkiego podejmowania decyzji

Konkluzja

Kabel średniego napięciazaczyna się od 1 kV do 2,5 kV, w zależności od standardu, według którego spełnia się Twój projekt. W przypadku projektów amerykańskich praktyczną odpowiedzią jest 2000 V. W przypadku projektów zarządzanych przez IEC jest to 1 kV.

Ważniejsze od progu jest to, że: poznaj rzeczywiste wartości Uo/U swojego systemu, potwierdź wymagania dotyczące ekranowania i zwróć taką samą uwagę na jakość wykonania zakończenia, jak na specyfikację kabla. Najdroższy kabel świata ulegnie przedwczesnej awarii, jeśli złącze zostanie źle wykonane.
