Transformator suchy: co powinieneś wiedzieć przed wyborem?

● 2026-07-31 ● - ● Zostaw mi wiadomość

1. Co to jest transformator suchy?

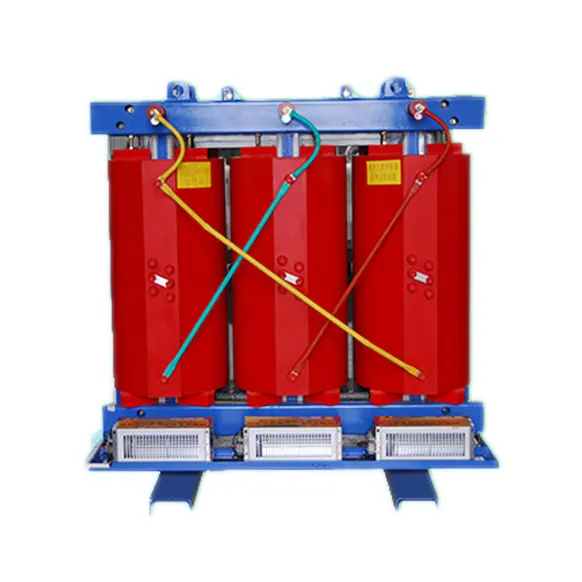

A transformator suchy to statyczne urządzenie elektryczne, które przenosi energię poprzez indukcję elektromagnetyczną bez użycia cieczy (oleju) do izolacji lub chłodzenia. Zamiast tego jego rdzeń i uzwojenia są zamknięte w solidnych materiałach izolacyjnych, takich jak żywica epoksydowa lub poliestrowa, a ciepło jest rozpraszane przez naturalną lub wymuszoną cyrkulację powietrza.

Taka konstrukcja całkowicie eliminuje ryzyko wycieków oleju i pożarów, dzięki czemu transformatory suche są preferowanym wyborem w przypadku instalacji wewnętrznych, gęsto zaludnionych budynków i obszarów wrażliwych ekologicznie.

2. Kluczowe zalety i typowe zastosowania

Korzyść	Wyjaśnienie
Bezpieczeństwo przeciwpożarowe	Brak łatwopalnej cieczy – ryzyko pożaru jest drastycznie zmniejszone. Nawet w przypadku awarii materiały są samogasnące.
Przyjazność dla środowiska	Żadnych wycieków ropy, żadnego skażenia gleby i wód gruntowych. Nie ma potrzeby stosowania zbiorników na olej.
Niskie koszty utrzymania	Żadnych testów, filtrowania i wymiany oleju. Rutynowe prace obejmują głównie czyszczenie i kontrolę wzrokową. Zgłaszano oszczędności w kosztach konserwacji sięgające 40%.
Elastyczna instalacja	Kompaktowe wymiary umożliwiają instalację w pobliżu miejsc obciążenia (np. piwnice, podłogi) – zmniejszają koszty kabli i straty na liniach.

Typowe zastosowania:

Szpitale, centra danych, wieżowce
Zakłady przemysłowe (chemikalia, tekstylia, górnictwo)
Systemy energii odnawialnej (wiatr na lądzie, słońce)
Platformy morskie i offshore (z odpowiednimi obudowami)
Ograniczenia, o których należy pamiętać:
Wyższy koszt początkowy w porównaniu z transformatorami olejowymi
Niższa efektywność rozpraszania ciepła – ogólnie ograniczona do wartości znamionowych poniżej ~2000 kVA w standardowych konstrukcjach
W niektórych przypadkach nieco wyższy poziom słyszalnego hałasu

3. Dwa główne typy: VPI vs. cewka odlewana

Typ	Proces	Charakterystyka	Najlepiej nadaje się do
VPI (impregnacja próżniowo-ciśnieniowa)	Uzwojenia impregnuje się lakierem lub żywicą pod próżnią i ciśnieniem, a następnie utwardza.	Ekonomiczne, dobra wytrzymałość dielektryczna, wszechstronna konstrukcja.	Standardowe budynki przemysłowe i handlowe; ogólnego zastosowania w pomieszczeniach zamkniętych.
Odlewana cewka	Uzwojenia są całkowicie otoczone żywicą epoksydową w formie, tworząc solidny blok.	Najwyższa ochrona przed wilgocią, kurzem, mgłą solną i chemikaliami. Doskonała wytrzymałość mechaniczna i odporność na zwarcia.	Trudne warunki: na morzu, tunele, statki morskie, zakłady chemiczne, huty stali.

Wskazówka dotycząca wyboru: jeśli w Twojej lokalizacji występuje duża wilgotność, żrące gazy lub częste zmywanie, wybierz cewkę odlewaną. W przypadku czystych i suchych pomieszczeń wewnętrznych VPI zapewnia najlepszą wartość.

4. Kluczowe parametry wyboru

Zdobądź je tuż przed określeniem transformatora.

Parametr	Co to znaczy	Praktyczne porady
Moc znamionowa (kVA)	Maksymalna moc pozorna, jaką może dostarczyć transformator.	Dodaj 20–25% marginesu na przyszły wzrost obciążenia. Typowe rozmiary: 100, 250, 500, 1000, 2000 kVA.
Wartości napięcia	Napięcia pierwotne (HV) i wtórne (NN).	Dopasuj wymagania dotyczące sieci i obciążenia (np. 10 kV / 0,4 kV). Sprawdź zakres przełącznika zaczepów pod kątem wahań napięcia.
Klasa izolacji	Określa maksymalny dopuszczalny wzrost temperatury.	Najpopularniejsze są klasa F (155°C) i klasa H (180°C). Używaj klasy H w przypadku wysokich temperatur otoczenia lub częstych przeciążeń.
Stopień ochrony (IP)	Odporność na kurz i wodę.	IP20 – standardowa wersja wewnętrzna. IP23 lub wyższy – na zewnątrz, częściowo na zewnątrz lub w obszarach z kapiącą wodą/lekkim sprayem.
Metoda chłodzenia	AN = chłodzenie własne (powietrze naturalne); AF = wymuszony obieg powietrza (wentylatory).	AF znacznie zwiększa wydajność wyjściową. Upewnij się, że wloty/wyloty powietrza nigdy nie są zablokowane.
Napięcie impedancyjne (Z%)	Wpływa na regulację prądu zwarciowego i napięcia.	Wartości standardowe są zgodne z urządzeniami zabezpieczającymi. Skonsultuj się z projektantem systemu w celu dopasowania.

5. Podstawy instalacji i uruchomienia

Dobry transformator może przedwcześnie ulec awarii, jeśli instalacja zostanie wykonana niedbale. Postępuj zgodnie z tymi krytycznymi punktami.

Lokalizacja i rozliczenie

Zainstaluj w suchym, dobrze wentylowanym miejscu – wolnym od gazów korozyjnych, kapiącej wody i ryzyka zalania.
Zachowaj co najmniej 12–18 cali (30–45 cm) prześwitu wokół obudowy, aby zapewnić cyrkulację powietrza.

Fundament i montaż

Umieść na płaskiej, odpornej na wibracje podstawie, która utrzyma cały ciężar.
Jeśli możliwy jest rezonans podłogi, należy zastosować podkładki antywibracyjne.

Połączenia elektryczne – co należy zrobić

Do zacisków używaj elastycznych łączy miedzianych/aluminiowych – zapobiega to rozciąganiu tulei naprężeniom mechanicznym.
Dokręć wszystkie połączenia śrubowe momentem obrotowym określonym w instrukcji. Nadmierne dokręcenie może spowodować uszkodzenie gwintów; niedokręcenie powoduje powstawanie gorących punktów.
Uziemienie: Solidnie podłącz obudowę i punkt neutralny do sieci uziemiającej stacji.

Kontrole przed uruchomieniem

Test rezystancji izolacji: Użyj megaomomierza (skala 500 V lub 1000 V). Minimalna dopuszczalna wartość: 2 MΩ na kV napięcia znamionowego. Jeśli jest niższy, osusz uzwojenia przed załączeniem zasilania.
Sprawdź, czy wszystkie zakończenia wewnętrzne odpowiadają schematowi na tabliczce znamionowej.
Przed uruchomieniem przetestuj działanie wentylatora i alarmy termostatu/termistora.

6. Codzienna obsługa i konserwacja – prawdziwa praca

Pamiętaj: niskie koszty utrzymania nie oznaczają braku konserwacji. Odrobina dbałości znacznie wpłynie na trwałość użytkową wynoszącą 20–30 lat.

Sprzątanie – priorytet numer 1

Gromadzenie się kurzu jest największym wrogiem transformatorów suchych. Zatrzymuje ciepło, sprzyja wyładowaniom niezupełnym i zmniejsza wytrzymałość dielektryczną.

Czyść przynajmniej raz w roku – częściej w obszarach zakurzonych lub przemysłowych.
Używaj odkurzacza z niemetalową dyszą lub suchego sprężonego powietrza pod ciśnieniem <25 psi (170 kPa) – nigdy nie używaj wysokiego ciśnienia, które może uszkodzić izolację lub wepchnąć kurz głębiej.

Inspekcje wizualne i mechaniczne (co 6–12 miesięcy)

Co sprawdzić	Czego szukać
Znajomości	Odbarwienie, czernienie lub topnienie – oznaki przegrzania.
Uzwojenia i rdzeń	Pęknięcia, ślady śladów lub osady kurzu na powierzchniach izolacyjnych.
Poziom dźwięku	Jakiekolwiek nietypowe buczenie lub trzaskanie („skwierczenie”) może wskazywać na luźne warstwy lub częściowe wyładowanie.
Wentylatory i elementy sterujące	Łopatki wentylatora czyste i obracają się swobodnie; wyświetlacze temperatury zgodne z obciążeniem.

Monitorowanie izolacji

Rejestruj wartości rezystancji izolacji co roku (lub po większej pracy).
Porównaj z poprzednimi odczytami – stała tendencja spadkowa jest sygnałem ostrzegawczym, nawet jeśli wartość bezwzględna jest nadal powyżej minimum.

7. Typowe usterki i praktyczne rozwiązania

Objaw	Najbardziej prawdopodobna przyczyna	Natychmiastowe działanie
Alarm nadmiernej temperatury	Zablokowanie przez kurz, awaria wentylatora lub przeciążenie	Czyste uzwojenia; sprawdź silnik wentylatora; zmniejszyć obciążenie lub poprawić wentylację.
Hałas wyładowania częściowego	Wnikanie wilgoci lub zanieczyszczenie powierzchni	Wysuszyć (obieg ciepłego powietrza) i dokładnie oczyścić.
Wyzwolenie w wyniku przetężenia	Błąd zewnętrzny lub zwarcie uzwojenia wewnętrznego	Izolować; wykonać testy rezystancji uzwojeń i przekładni. Skonsultuj się z producentem.
Niezrównoważone napięcia	Luźne połączenie lub problem z przełącznikiem zaczepów	Sprawdź wszystkie terminale; przećwicz i sprawdź położenie przełącznika zaczepów.

8. Skrócona instrukcja – lista kontrolna wyboru

☐ Obliczenie obciążenia + margines 20‑25%.
☐ Napięcie znamionowe odpowiada systemowi
☐ Klasa izolacji – F lub H, w zależności od otoczenia
☐ Typ – VPI (czysty w pomieszczeniu) vs Cast Coil (surowy)
☐ Stopień ochrony IP – IP20 (wewnątrz) / IP23+ (na zewnątrz/mokro)
☐ Chłodzenie – naturalne lub wspomagane wentylatorem
☐ Sprawdzono prześwit, wentylację i obciążenie podłogi
☐ Udokumentowane wartości uziemienia i momentu obrotowego

A transformator suchyto inwestycja w bezpieczeństwo, niezawodność i zgodność z wymogami ochrony środowiska. Jego sukces w terenie zależy w mniejszym stopniu od tabliczki znamionowej, a bardziej od trzech praktycznych wyborów:

Wybierz z realistycznymi marginesami i ochroną środowiska.
Instaluj z ostrożnością – dobre połączenia i dobre powietrze.
Utrzymuj poprzez regularne czyszczenie i monitorowanie w oparciu o trendy.

Wykonaj dobrze te trzy rzeczy, a transformator suchy będzie działał bezawaryjnie przez dziesięciolecia.
