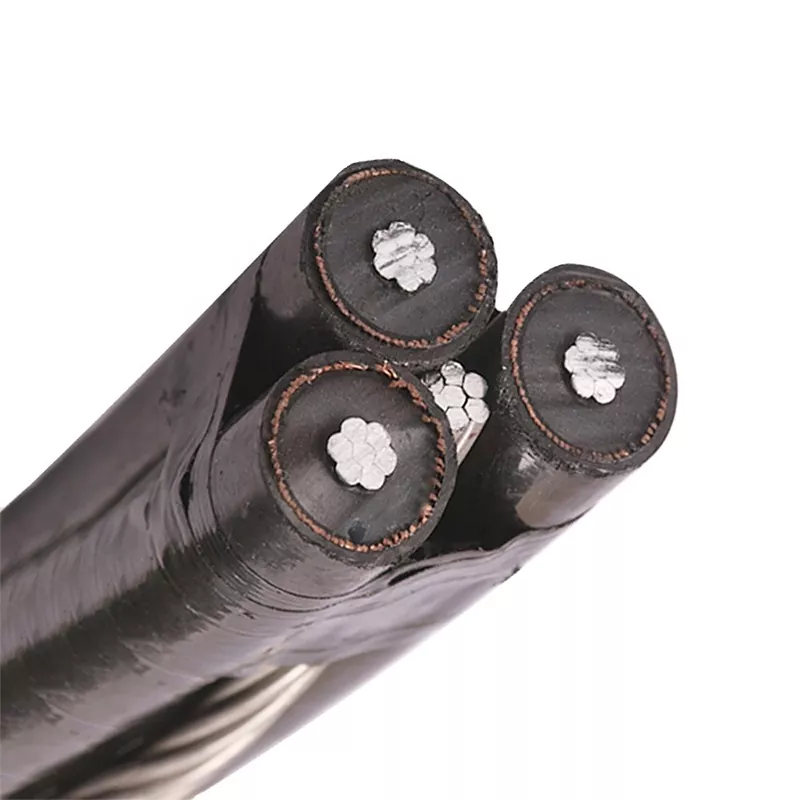

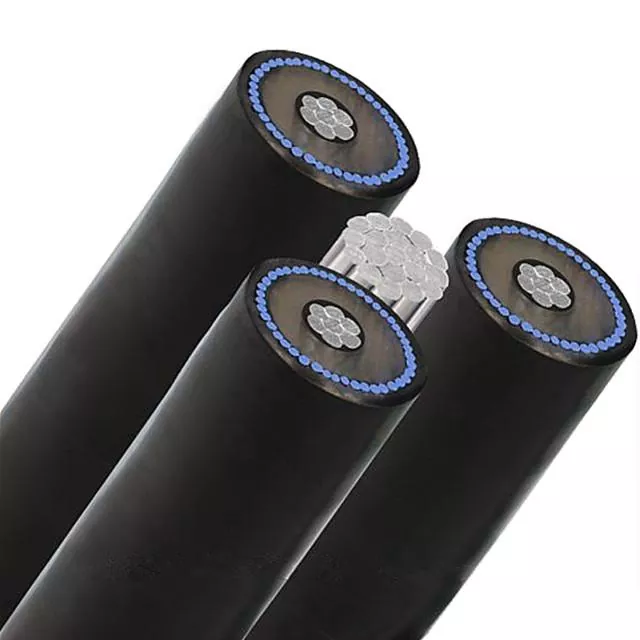

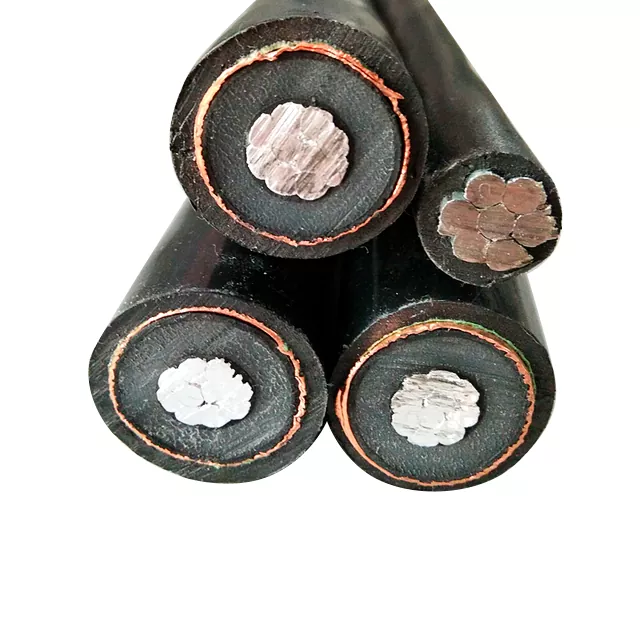

Kabel antenowy SN w wiązce

Wraz z postępem technologii znacznie ograniczono wyzwania, przed którymi stały poprzednie epoki, w tym straty energii elektrycznej ponoszone przez przedsiębiorstwa energetyczne. Straty te zostały złagodzone poprzez wprowadzenie innowacyjnych kabli, w szczególności wiązkowego kabla napowietrznego średniego napięcia. Kable te, zasadniczo napowietrzne linie elektroenergetyczne, wykorzystują kilka izolowanych przewodów ciasno splecionych razem z przewodami neutralnymi, co przekracza ograniczenia tradycyjnych nieizolowanych przewodów rozmieszczonych w odstępach.

Konwencjonalne systemy dystrybucyjne OH, bazujące na gołych przewodach, wypadają blado w porównaniu z kablami ABC. Metoda OH jest niepraktyczna w regionach przybrzeżnych, gęstych lasach i na wzgórzach, gdzie tradycyjne przewody wielokrotne są podatne na zwarcia z powodu ekstremalnych warunków pogodowych, takich jak silny wiatr. Wiatry te mogą powodować stykanie się kabli, co może powodować zwarcia.

W rezultacie kable ABC zyskują powszechną akceptację ze względu na ich doskonałe bezpieczeństwo, niezawodność i zmniejszone straty mocy. Ponadto zapewniają zwiększoną stabilność regulacji napięcia, co przekłada się na korzyści ekonomiczne w postaci obniżonych kosztów instalacji, konserwacji i eksploatacji.

Krótki opis wiązkowego kabla antenowego:

Być może ciekawi Cię, czym jest wiązkowy kabel napowietrzny? Cóż, kabel ABC, jak powszechnie wiadomo, jest rodzajem napowietrznej linii energetycznej. Składa się z wielu izolowanych przewodów, które są bezpiecznie powiązane i owinięte razem, wraz z gołym przewodem neutralnym. Ta cecha izolacji odróżnia go od tradycyjnych kabli transmisyjnych, które nie były izolowane. Ponadto kable ABC są w stanie przesyłać moc przy niższych napięciach.

Rodzaje wiązek przewodów antenowych:

Jeśli mówimy o rozmiarach i typach napowietrznych kabli przewodzących, wówczas napowietrzne kable przewodzące mają trzy klasy. Dodatkowo każda klasa jest dostępna w różnych rozmiarach, które omówimy poniżej:

WIĄZKA KABLI ANTENOWYCH NISKIEGO NAPIĘCIA:

Kable niskiego napięcia ABC nadają się do napowietrznych linii energetycznych i wejść do pomieszczeń, wytrzymując ciśnienia do 1 kv i poniżej. Oferują korzyści w postaci niższych kosztów konserwacji, instalacji i eksploatacji. W kablach tych jako przewodniki zwykle wykorzystuje się aluminium, miedź lub stop aluminium. Standardowe kable antenowe niskiego napięcia są zgodne z różnymi specyfikacjami, w tym IEC 61089, BS 7870, DIN 48201, ASTM B399, BS EN50183 i NFC33-209.

WIĄZKI KABLI ANTENOWYCH ŚREDNIEGO NAPIĘCIA:

Wiązki napowietrzne średniego napięcia idealnie nadają się do stosowania na obszarach miejskich, leśnych i przybrzeżnych podczas transformacji sieci energetycznej, a także do napowietrznego przesyłu energii elektrycznej. Oferują wydajność, niezawodność i korzyści ekonomiczne. Kable te wytrzymują poziomy napięć w zakresie od 10 kv i poniżej, w tym 6,35/11 kv, 12,7/22 kV i 19/33 kv. Zwykle są wyposażone w aluminiowe przewodniki o okrągłym kształcie. Powszechnie stosowanym materiałem izolacyjnym jest XPLE, natomiast wewnętrzne i zewnętrzne półprzewodniki składają się ze związków. Materiał pościeli jest półprzewodzący, a ekranem jest taśma miedziana lub drut miedziany. Dodatkowo płaszcz zewnętrzny wykonany jest z HDPE. Standardowe wiązkowe kable antenowe średniego napięcia są zgodne ze specyfikacjami takimi jak IEC60502, NF C33-209, GB 12527-90 i ASTM.

PRZEWÓD SERWISOWY DUPLEX/TRIPLEX:

Przewody odgałęźne typu duplex lub triplex charakteryzują się dużą wytrzymałością na rozciąganie, dzięki czemu mogą obsługiwać obciążenia 120 V w zastosowaniach napowietrznych. Jako materiał izolacyjny stosuje się PCV lub XPLE. Rdzeń składa się głównie z aluminium 1350-H19 z koncentrycznie skręconymi przewodami fazowymi. Rdzeń neutralny jest zwykle wykonany ze stopu aluminium AAC, ACSR lub 6201. Te podwójne przewody przyłączeniowe nadają się do oświetlenia ulicznego, oświetlenia zewnętrznego i tymczasowych instalacji budowlanych. Przewody w izolacji PVC mają maksymalną temperaturę 75 stopni, natomiast przewody w izolacji XPLE nie przekraczają 90 stopni. Standardowe przewody napięciowe typu duplex/triplex są zgodne ze specyfikacjami, w tym ASTM B230, B231, B232, B399, B498 i ICEA S-76-474.

Zalety korzystania z kabli ABC:

Sieć ABC Cable Network wprowadziła szereg korzyści, które można uzyskać, korzystając z kabli ABC zamiast konwencjonalnych. Oto niektóre z nich:

Zwiększone bezpieczeństwo:

Kable ABC wyróżniają się najwyższym bezpieczeństwem, ochroną i niezawodnością, przewyższając konwencjonalne linie przesyłowe.

Ekonomiczna konserwacja:

Kable te charakteryzują się niskimi kosztami zasilania, instalacji i konserwacji, co czyni je opłacalną alternatywą. Doprowadziło to do powszechnego stosowania wiązek napowietrznych, zastępujących na całym świecie przestarzałe przewody miedziane i aluminiowe.

Wszechstronne zastosowanie:

Kable ABC nadają się do instalacji w różnych środowiskach. W przeciwieństwie do tradycyjnych nieizolowanych kabli, doskonale nadają się do stosowania w trudnych obszarach, takich jak zatłoczone obszary miejskie, tereny pagórkowate i gęste lasy. Firma ABC Cable Company zapewnia możliwość układania linii energetycznych bez zakłócania otaczającego środowiska.

Ochrona przed zwarciami:

Ich doskonała izolacja znacznie zmniejsza ryzyko przypadkowego porażenia prądem.

Konkurencyjne ceny:

Cena kabla ABC jest ekonomiczna, co czyni go atrakcyjną opcją w porównaniu do tradycyjnych kabli.

Uproszczone wykrywanie usterek:

Widoczność przewodów ABC ułatwia wykrycie ewentualnych usterek systemu. Ponadto problemy takie jak zalanie i kradzież prądu nie stanowią większego problemu w przypadku kabli ABC, zwłaszcza w przypadku stosowania kabli ZW, które zwiększają skuteczność wykrywania.

Uproszczona instalacja:

Instalacja jest usprawniona, ponieważ kable ABC nie wymagają poprzeczek ani izolatorów, co znacznie zmniejsza złożoność instalacji.

Szczegóły kabla napowietrznego DAYA MV

Warunki pracy wiązkowego kabla napowietrznego DAYA MV

Dane techniczne:

Rozmiar (AWG lub KCM): 636,0

Skręcenie (AL/STL): 26/7

Średnica cale: aluminium: 0,1564

Średnica cale: stal: 0,1216

Średnica w calach: rdzeń stalowy: 0,3648

Średnica w calach: średnica zewnętrzna kabla: 0,990

Waga funtów/1000 stóp: aluminium: 499.

Masa funtów/1000 stóp: stal: 276,2

Waga funtów/1000 stóp: łącznie: 874,1

Zawartość %: Aluminium: 68,53

Zawartość %: Stal: 31,47

Siła zrywająca (funty): 25 200

OHMS/1000 stóp: DC przy 20°C: 0,0267

OHMS/1000 stóp: AC przy 75°C: 0,033

Natężenie prądu: 789 amperów

Uszczelka:

--100 m / cewka z folią termokurczliwą, 6 cewek w kartonie zewnętrznym.

--100 m/szpula, szpula może być papierowa, plastikowa lub ABS, następnie 3-4 szpule w kartonie,

--200 m lub 250 m na bęben, dwa bębny w kartonie,

--305 m / bęben drewniany, jeden bęben na zewnętrzny karton lub ładowanie palety,

--500 m / bęben drewniany, jeden bęben na zewnętrzny karton lub ładowanie palety,

-- 1000 m lub 3000 m drewniany bęben, następnie ładowanie palet.

*Możemy również zaoferować niestandardowe opakowanie OEM zgodnie z życzeniem klienta.

Dostawa:

Port: Tianjin lub inne porty zgodnie z Twoimi wymaganiami.

Fracht morski: dostępne są oferty FOB/C&F/CIF.

*W przypadku niektórych krajów, takich jak kraje Afryki i Bliskiego Wschodu, nasza oferta frachtu morskiego jest znacznie tańsza niż ta, którą klienci otrzymują od lokalnej agencji spedycyjnej.

Parametr wiązkowego kabla napowietrznego DAYA MV (specyfikacja)

Przewodnik fazowy

Usługa wiązek przewodów napowietrznych DAYA MV

Przedsprzedaż

Zapewniamy wsparcie techniczne i kompletne rozwiązania w zakresie dystrybucji energii dostosowane do Twoich potrzeb. Jeśli dostarczone przez Ciebie rysunki projektowe zostaną uznane za niewykonalne, zoptymalizujemy plan i dostosujemy go do wymiarów szafy, lokalizacji sprzętu itp. Zoptymalizujemy również konfigurację produktów tak, aby spełniały Twoje wymagania.

Obsługa posprzedażna

Jeśli wystąpi jakikolwiek problem, najpierw zapewnimy pomoc przez telefon lub e-mail. W razie potrzeby przeprowadzimy zdalne debugowanie. Co więcej, do naszych produktów dołączona jest instrukcja rozwiązywania problemów, która może posłużyć do samodzielnego znalezienia usterki i rozwiązania problemu. Większość problemów można rozwiązać powyższymi metodami. Będziemy meldować się mniej więcej co roku, aby uzyskać szczegółowe informacje na temat Twojego sprzętu i lepiej zrozumieć jego wewnętrzne działanie.

Nasza obietnica obsługi klienta

1. Szybko rozwiążemy problem po otrzymaniu zgłoszenia problemu lub prośby o naprawę.

2. Następnie szczegółowo wyjaśniamy przyczynę awarii, a wszelkie opłaty zostaną naliczone według cen rynkowych.

3. Jeśli przyjmiemy jakiekolwiek części do sprawdzenia, nakleimy na nie delikatne naklejki ostrzegawcze lub zapiszemy ich numer seryjny, aby zachować bezpieczeństwo części.

4. Jeżeli Twoja reklamacja zostanie uznana za zasadną, zwrócimy Ci koszty naprawy na miejscu.

Często zadawane pytania dotyczące wiązek przewodów napowietrznych DAYA MV

1. P: Czy jesteś producentem lub handlowcem?

Odp.: Wszyscy jesteśmy główną działalnością firmy w zakresie rozdzielnic niskiego napięcia, szaf rozdzielczych mocy, projektowania szaf przeciwwybuchowych, produkcji i programowania systemów.

2. P: Czy wspierać OEM/ODM? Czy możesz zaprojektować sprzęt zgodnie z naszym rozmiarem?

Odp .: Oczywiście możemy dostosować dowolny produkt do wymagań klienta i możemy zapewnić rozwiązania projektowe i rozwiązania.

3. P: Dlaczego powinienem kupować od ciebie, a nie od kogoś innego?

Odp.: Po pierwsze, możemy zapewnić wszystkim klientom bardzo profesjonalne wsparcie składające się z konsultantów IT i zespołów serwisowych. Po drugie, nasi główni inżynierowie mają ponad 20-letnie doświadczenie w rozwoju sprzętu do dystrybucji energii.

4. P: A co z czasem dostawy?

Odp.: Ogólnie rzecz biorąc, nasz czas dostawy wynosi około 7-15 dni. Zależy to jednak od wymagań klientów i

ilość produktów.

5. P: A co z przesyłką?

Odp.: Możemy zorganizować wysyłkę za pośrednictwem DHL, FedEx, UPS itp. Oczywiście klienci mogą również korzystać z usług własnych spedytorów.

6. P: A co z warunkami płatności?

Odp.: obsługiwane T/T, Paypal, Apple Pay, Google Pay, Western Union itp. Oczywiście, że możemy o tym dyskutować.
