Zaplanowanie konfiguracji panelu fotowoltaicznego może pomóc w zapewnieniu prawidłowego napięcia/prądu wyjściowego z systemu fotowoltaicznego. W tej sekcji wyjaśniamy, co oznaczają te elementy i dlaczego są ważne.
Ze względów bezpieczeństwa, przepisów NEC oraz w celu dostosowania do specyfikacji technicznych falownika stringowego, należy ograniczyć maksymalne napięcie prądu stałego. Zgodnie z wymogami przepisów NEC w budynkach mieszkalnych systemy fotowoltaiczne są ograniczone do 600 V, ale może się to różnić w zależności od falownika centralnego.
Do uruchomienia falownika stringowego wymagane jest minimalne napięcie wejściowe prądu stałego, dlatego jest to ważna konfiguracja podczas planowania systemów fotowoltaicznych. Liczba ta różni się znacznie w zależności od wybranego modelu i marki.
Specyfikacje techniczne falownika narzucają ograniczenie maksymalnego prądu wejściowego DC, który jest określany na podstawie krzywej prądu i napięcia (krzywa IV) dla ogniw słonecznych. Należy o tym pamiętać podczas okablowania panelu słonecznego, ponieważ przekroczenie maksymalnego prądu wejściowego falownika może zagrozić integralności systemu.
Trackery MPPT zostały zaprojektowane w celu zwiększenia mocy wyjściowej systemów fotowoltaicznych, biorąc pod uwagę krzywą IV. Scentralizowane falowniki wyposażone w wiele trackerów MPPT mogą skutecznie maksymalizować moc wyjściową z ciągów paneli słonecznych o różnych specyfikacjach. Umożliwia to podłączenie do falownika bardziej skomplikowanych układów fotowoltaicznych. Dlatego też, jeśli falownik posiada dwa lub więcej wejść MPPT, istotne jest ich optymalne wykorzystanie, szczególnie w scenariuszach obejmujących różne orientacje lub efekty zacienienia.
Do tego momentu poznałeś kluczowe koncepcje i aspekty planowania, które należy wziąć pod uwagę przed okablowaniem paneli słonecznych. W tej sekcji przedstawiamy przewodnik krok po kroku dotyczący okablowania paneli słonecznych.
Panele słoneczne zazwyczaj mają fabrycznie zainstalowane złącza MC4, ułatwiające wzajemne połączenia między panelami. Na punktach końcowych systemu można zastosować przedłużacze MC4, dostępne w różnych długościach, w celu wypełnienia luki pomiędzy systemem fotowoltaicznym a falownikiem.
Niemniej jednak zrozumienie prawidłowej instalacji złączy fotowoltaicznych pozostaje kluczowe. W niektórych sytuacjach, np. gdy przedłużacz MC4 o żądanej długości jest niedostępny, może zaistnieć konieczność ręcznego wykonania połączenia. Ważne jest, aby być przygotowanym i wiedzieć, jak samodzielnie wykonać to zadanie.
1. Zdejmij izolację z przewodu, aby odsłonić wewnętrzny przewodnik.
2. Umieścić płytkę łączącą na odcinku przewodu bez izolacji.
3. Użyj narzędzia do zaciskania, aby bezpiecznie zacisnąć płytkę łączącą na przewodzie.
4. Rozpocznij od dolnych części montażowych: zamontuj osłonę zacisków, element odciążający i tuleję zaciskową na przewodzie i złączu.
5. Następnie zamontuj górne elementy: umieść folię zabezpieczającą, obudowę złącza męskiego lub żeńskiego MC4 oraz uszczelkę typu O-ring w odpowiednich miejscach.
6. Ręcznie dokręcić wszystkie elementy, aby upewnić się, że są wstępnie zabezpieczone.
7. Aby zapewnić bezpieczny i ostateczny montaż, użyj narzędzia do montażu złącza solarnego i przyłóż do złącza MC4 zalecany moment obrotowy.

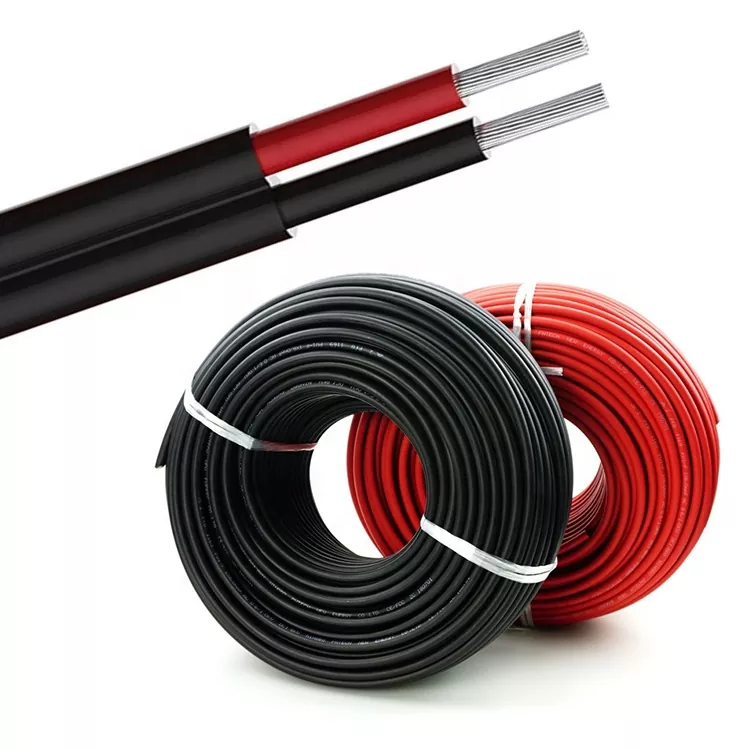

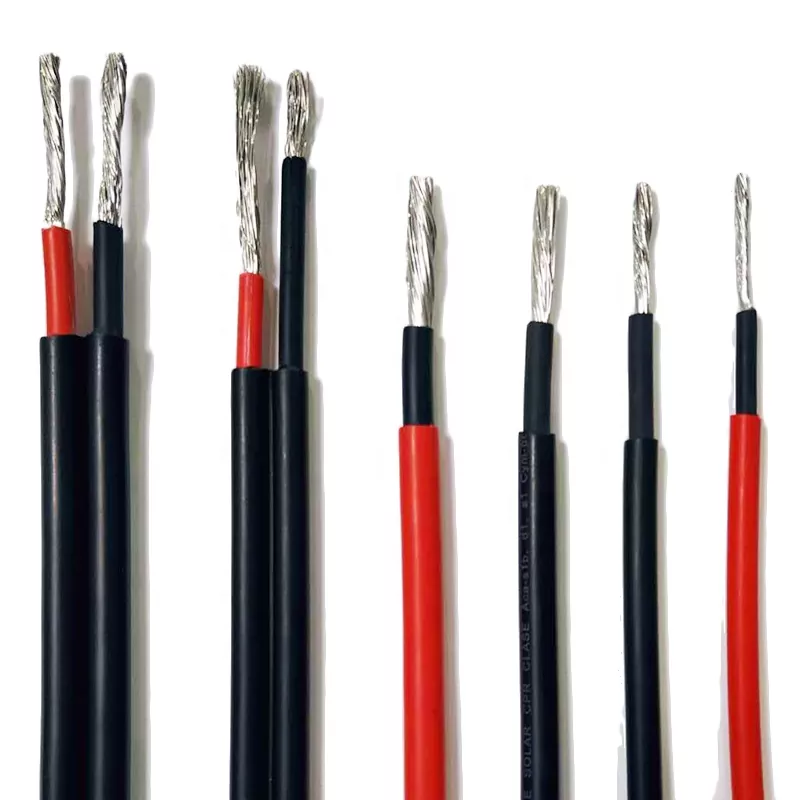

Moduły fotowoltaiczne działają w ekstremalnych temperaturach i wytrzymują różnorodne warunki środowiskowe. Zgodnie z NEC różne zastosowania paneli fotowoltaicznych są ograniczone do przewodów USE-2 lub PV. Kable te muszą spełniać wymogi dotyczące odporności na światło słoneczne i temperatury wymagane w danym środowisku.

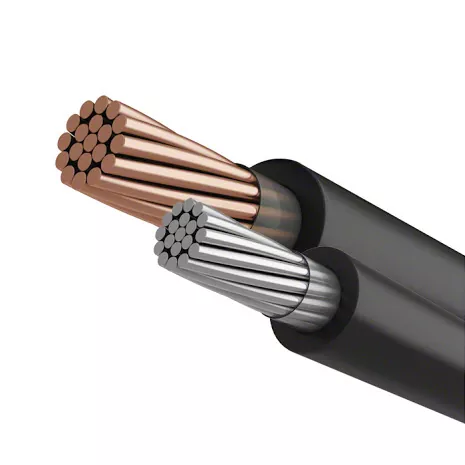

Przewody fotowoltaiczne są specjalnie zaprojektowane do zastosowań fotowoltaicznych, podczas gdy kable USE-2 są zwykle przeznaczone do stosowania w wejściach do obiektów podziemnych. Obydwa typy kabli zwykle posiadają izolację XLPE i mogą być odporne na działanie promieni słonecznych i/lub nadawać się do bezpośredniego zakopywania.
Jednakże drut fotowoltaiczny różni się od drutu USE-2 pod względem grubości izolacji, napięcia znamionowego i temperatur pracy. Drut fotowoltaiczny ma grubsze warstwy izolacji, które chronią go przed trudnymi warunkami środowiskowymi. Kable USE-2 są przystosowane do napięcia do 600 V, natomiast przewody fotowoltaiczne występują w trzech wersjach napięcia: 600 V, 1 kV i 2 kV. Kable USE-2 mają maksymalną temperaturę roboczą 90°C, natomiast przewody fotowoltaiczne mogą być przystosowane do pracy w wyższych temperaturach.
Warto zauważyć, że drut fotowoltaiczny należy do ograniczonych typów przewodów jednożyłowych, które mogą przekraczać 600 V i być bezpośrednio zakopane zgodnie z NEC, bez potrzeby dodatkowego ekranowania.
--100 m / cewka z folią termokurczliwą, 6 cewek w kartonie zewnętrznym.
--100 m/szpula, szpula może być papierowa, plastikowa lub ABS, następnie 3-4 szpule w kartonie,
--200 m lub 250 m na bęben, dwa bębny w kartonie,
--305 m / bęben drewniany, jeden bęben na zewnętrzny karton lub ładowanie palety,
--500 m / bęben drewniany, jeden bęben na zewnętrzny karton lub ładowanie palety,
-- 1000 m lub 3000 m drewniany bęben, następnie ładowanie palet.
*Możemy również zaoferować niestandardowe opakowanie OEM zgodnie z życzeniem klienta.
Port: Tianjin lub inne porty zgodnie z Twoimi wymaganiami.
Fracht morski: dostępne są oferty FOB/C&F/CIF.
*W przypadku niektórych krajów, takich jak kraje Afryki i Bliskiego Wschodu, nasza oferta frachtu morskiego jest znacznie tańsza niż ta, którą klienci otrzymują od lokalnej agencji spedycyjnej.
Rozmiar |
Średnica dyrygent |
Min. Liczba Pasma |
Izolacja Grubość |
Nominalny OD |
Waga netto |
Maksymalny przewodnik odporność w 20°C |
AWG lub kcmil |
mm |
n |
mm |
mm |
kg/km |
Ω/km |
12 |
2.16 |
7 |
1.90 |
6.0 |
46 |
8.880 |
10 |
2.72 |
7 |
1.90 |
6.5 |
56 |
5.590 |
8 |
3.40 |
7 |
2.15 |
7.7 |
80 |
3.520 |
6 |
4.29 |
7 |
2.15 |
8.6 |
102 |
2.210 |
4 |
5.41 |
7 |
2.15 |
9.7 |
135 |
1.390 |
3 |
6.02 |
7 |
2.15 |
10.3 |
156 |
1.100 |
2 |
6.81 |
7 |
2.15 |
11.1 |
183 |
0.875 |
1 |
7.59 |
18 |
2.66 |
12.9 |
244 |
0.693 |
1/0 |
8.53 |
18 |
2.66 |
13.9 |
286 |
0.550 |
2/0 |
9.55 |
18 |
2.66 |
14.9 |
337 |
0.436 |
3/0 |
10.74 |
18 |
2.66 |
16.1 |
400 |
0.346 |
4/0 |
12.07 |
18 |
2.66 |
17.4 |
477 |
0.274 |
250 |
13.21 |
35 |
3.04 |
19.3 |
579 |
0.232 |
300 |
14.48 |
35 |
3.04 |
20.6 |
665 |
0.194 |
350 |
15.65 |
35 |
3.04 |
21.7 |
750 |
0.166 |
400 |
16.74 |
35 |
3.04 |
22.8 |
836 |
0.145 |
450 |
17.78 |
35 |
3.04 |
23.9 |
914 |
0.129 |
500 |
18.69 |
35 |
3.04 |
24.8 |
1028 |
0.116 |
550 |
19.69 |
58 |
3.43 |
26.6 |
1133 |
0.1060 |
600 |
20.65 |
58 |
3.43 |
27.5 |
1217 |
0.0967 |
650 |
21.46 |
58 |
3.43 |
28.3 |
1298 |
0.0893 |
700 |
22.28 |
58 |
3.43 |
29.1 |
1382 |
0.0829 |
750 |
23.06 |
58 |
3.43 |
29.9 |
1463 |
0.0774 |
800 |
23.83 |
58 |
3.43 |
30.7 |
1543 |
0.0725 |
900 |
25.37 |
58 |
3.43 |
32.2 |
1707 |
0.0645 |
1000 |
26.92 |
58 |
3.43 |
33.8 |
1871 |
0.0580 |
Zapewniamy wsparcie techniczne i kompletne rozwiązania w zakresie dystrybucji energii dostosowane do Twoich potrzeb. Jeśli dostarczone przez Ciebie rysunki projektowe zostaną uznane za niewykonalne, zoptymalizujemy plan i dostosujemy go do wymiarów szafy, lokalizacji sprzętu itp. Zoptymalizujemy również konfigurację produktów tak, aby spełniały Twoje wymagania.
Jeśli wystąpi jakikolwiek problem, najpierw zapewnimy pomoc przez telefon lub e-mail. W razie potrzeby przeprowadzimy zdalne debugowanie. Co więcej, do naszych produktów dołączona jest instrukcja rozwiązywania problemów, która może posłużyć do samodzielnego znalezienia usterki i rozwiązania problemu. Większość problemów można rozwiązać powyższymi metodami. Będziemy meldować się mniej więcej co roku, aby uzyskać szczegółowe informacje na temat Twojego sprzętu i lepiej zrozumieć jego wewnętrzne działanie.
1. Szybko rozwiążemy problem po otrzymaniu zgłoszenia problemu lub prośby o naprawę.
2. Następnie szczegółowo wyjaśniamy przyczynę awarii, a wszelkie opłaty zostaną naliczone według cen rynkowych.
3. Jeśli przyjmiemy jakiekolwiek części do sprawdzenia, nakleimy na nie delikatne naklejki ostrzegawcze lub zapiszemy ich numer seryjny, aby zachować bezpieczeństwo części.
4. Jeżeli Twoja reklamacja zostanie uznana za zasadną, zwrócimy Ci koszty naprawy na miejscu.
